Schnell undwirtschaftlich hoch hinausIngenieurhochbau / Konstruktiver Ingenieurbau

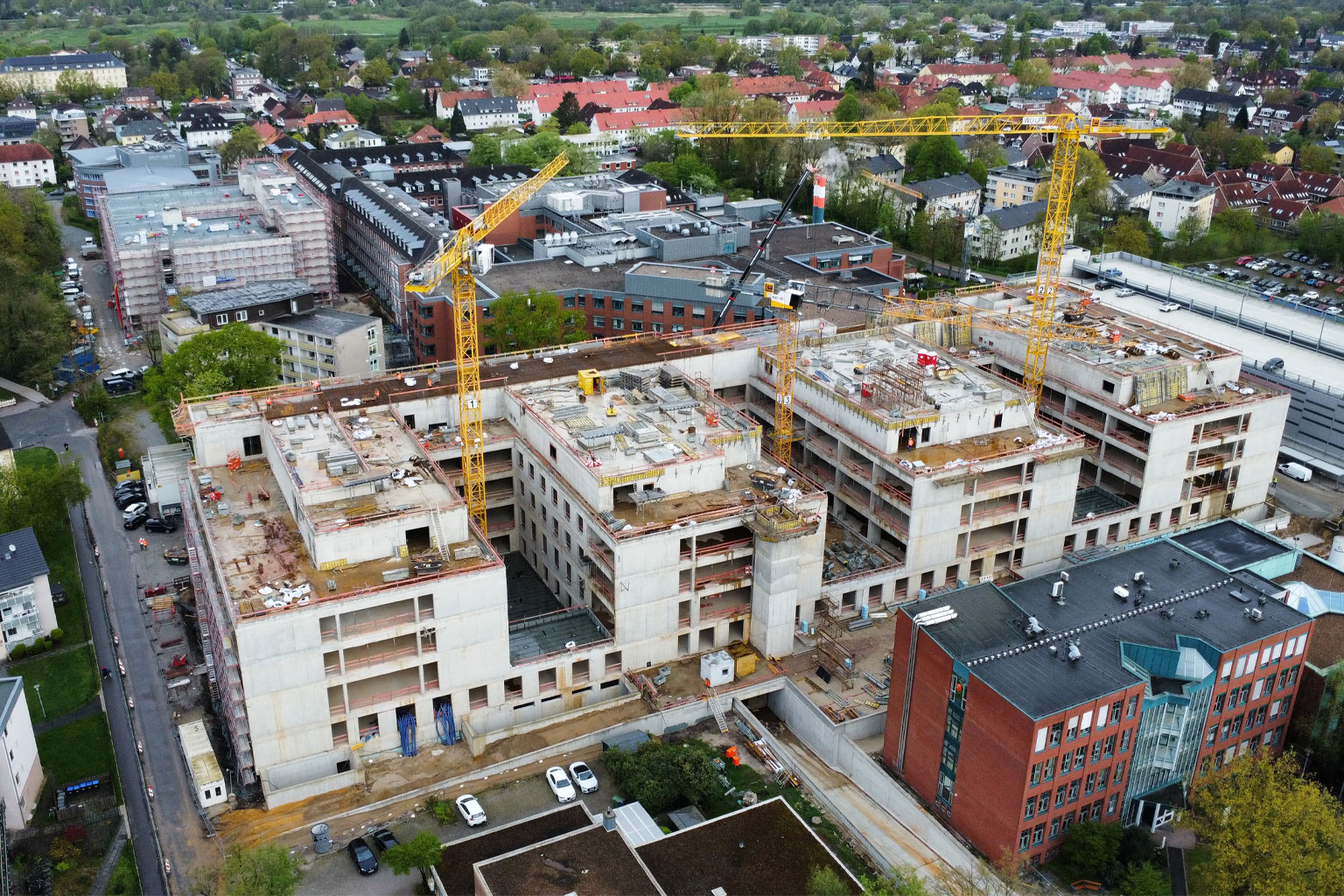

Neubau Klinikum Oldenburg
Auftraggeber: Klinikum Oldenburg AöRBauzeit: 21 Monate Baujahr: 2022–2024
- Neubau des Perinatal-Zentrums und des neuen Herzzentrums mit Verbindungstunnel und Anbauten an den Bestand als Erweiterung des Klinikums Oldenburg.
- BGF 51.500 qm
- Beton 45.000 cbm
- Stahl 6.100 t
- ein Untergeschoss (weiße Wanne) mit FBVS unter Sohle
- vier aufgehende Geschosse
- ein Staffelgeschoss (Technikzentrale)
MASSEN

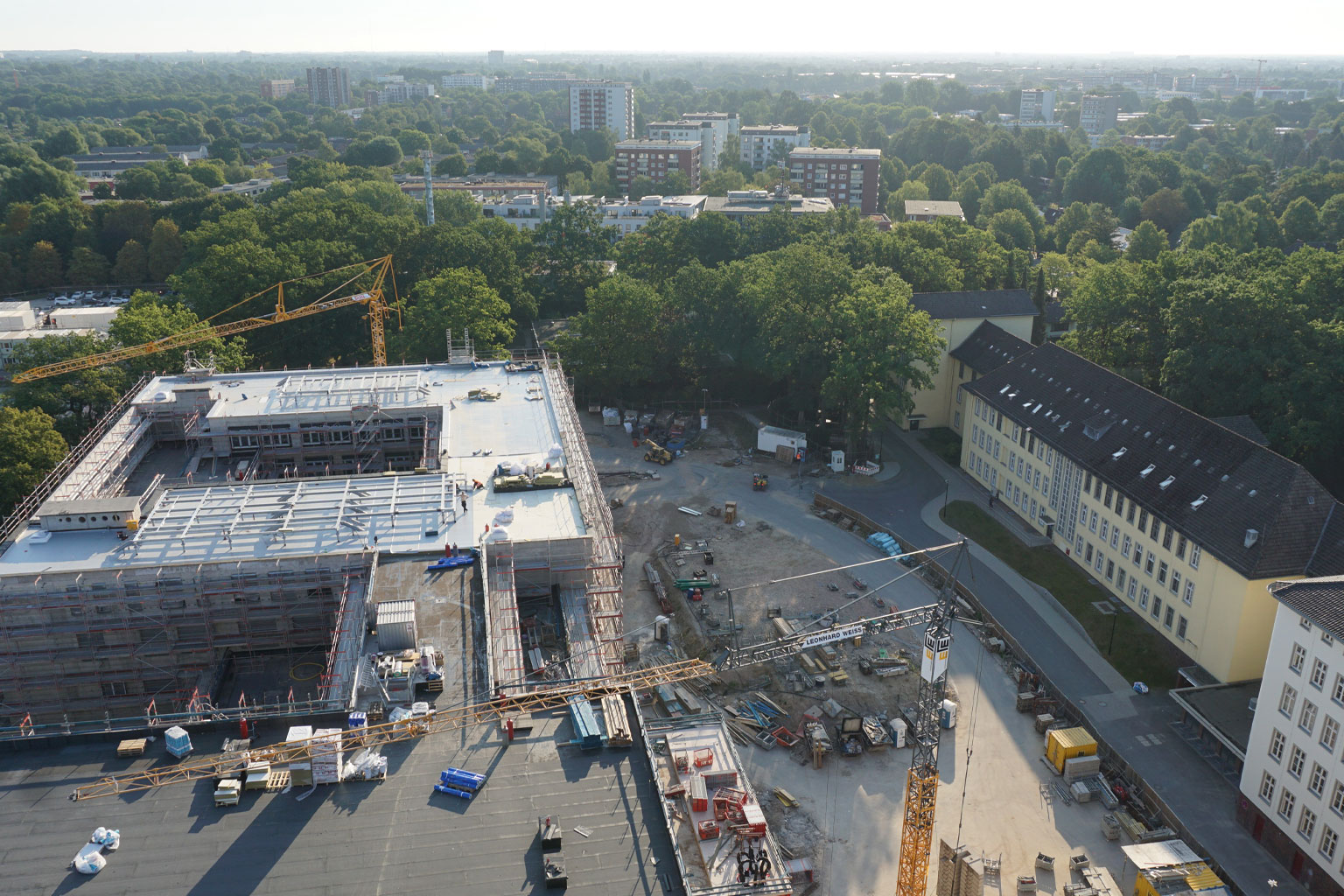

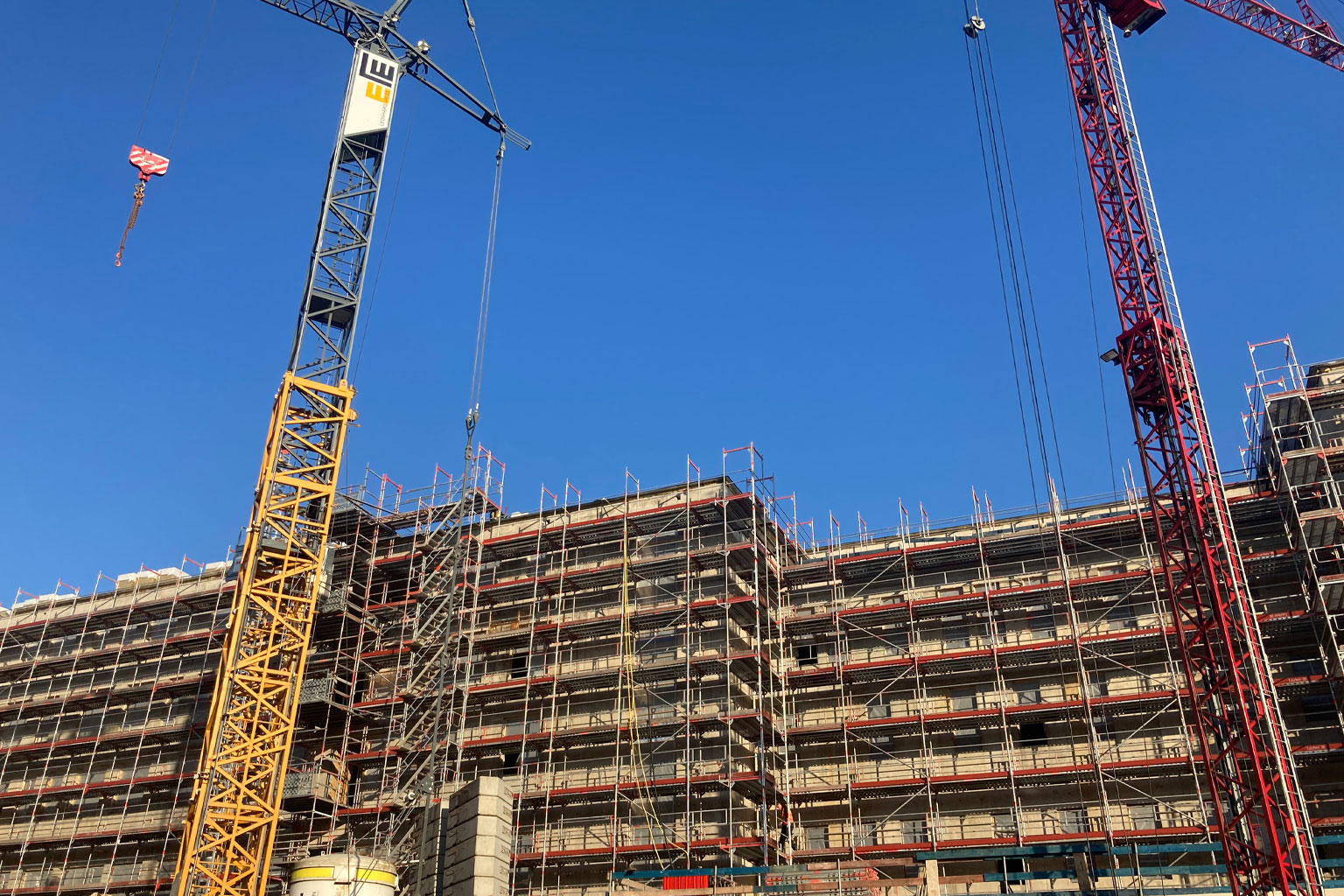

Bundeswehrkrankenhaus Hamburg Neubau Multifunktionsgebäude
Auftraggeber: Bundesrepublik Deutschland vertreten durch Freie Hansestadt Hamburg, Behörde für Stadtentwicklung und Wohnen Amt für Bauordnung und Hochbau BundesbauabteilungBauzeit: 34 Monate Baujahr: 2020–2023
- Neubau eines Multifunktionsgebäudes MFG und Schifffahrtmedizinisches Institut der Marine SMI in einem Gebäudekomplex im Anschluss an das 2013 fertig gestellte Bettenhaus auf dem Gelände des Bundeswehrkrankenhauses. Die Grundfläche – das Untergeschoss – beträgt ca. 7.434 qm (177 m x 42 m ). Weitere sechs Stockwerke mit Hubschrauberlandeplatz und Dachaufbauten zieren das Gebäude.
- Nutzfläche: 16.929 qm
-
- BGF: 38.761 qm
-
- Bebaute Fläche: 25.050 qm
-
- Unbebaute Fläche: 77.266 qm
- Grundstücksfläche: 102.316 qm
- Der Auftrag beinhaltet umfängliche Erd- und Verbauarbeiten. Unter anderem werden überschnittene Bohrpfähle zu Bestandsgebäuden erstellt und an eine vorhandene Bohrpfahlwand angeschlossen. Im Bereich des westlichen Bestandsgebäudes kommt zusätzlich das HDI Verfahren zur Anwendung. Die Baugrube wird des Weiteren mit Trägerbohlwänden und einer dreistufigen Böschung ausgebildet.
MASSEN
Besonderheiten

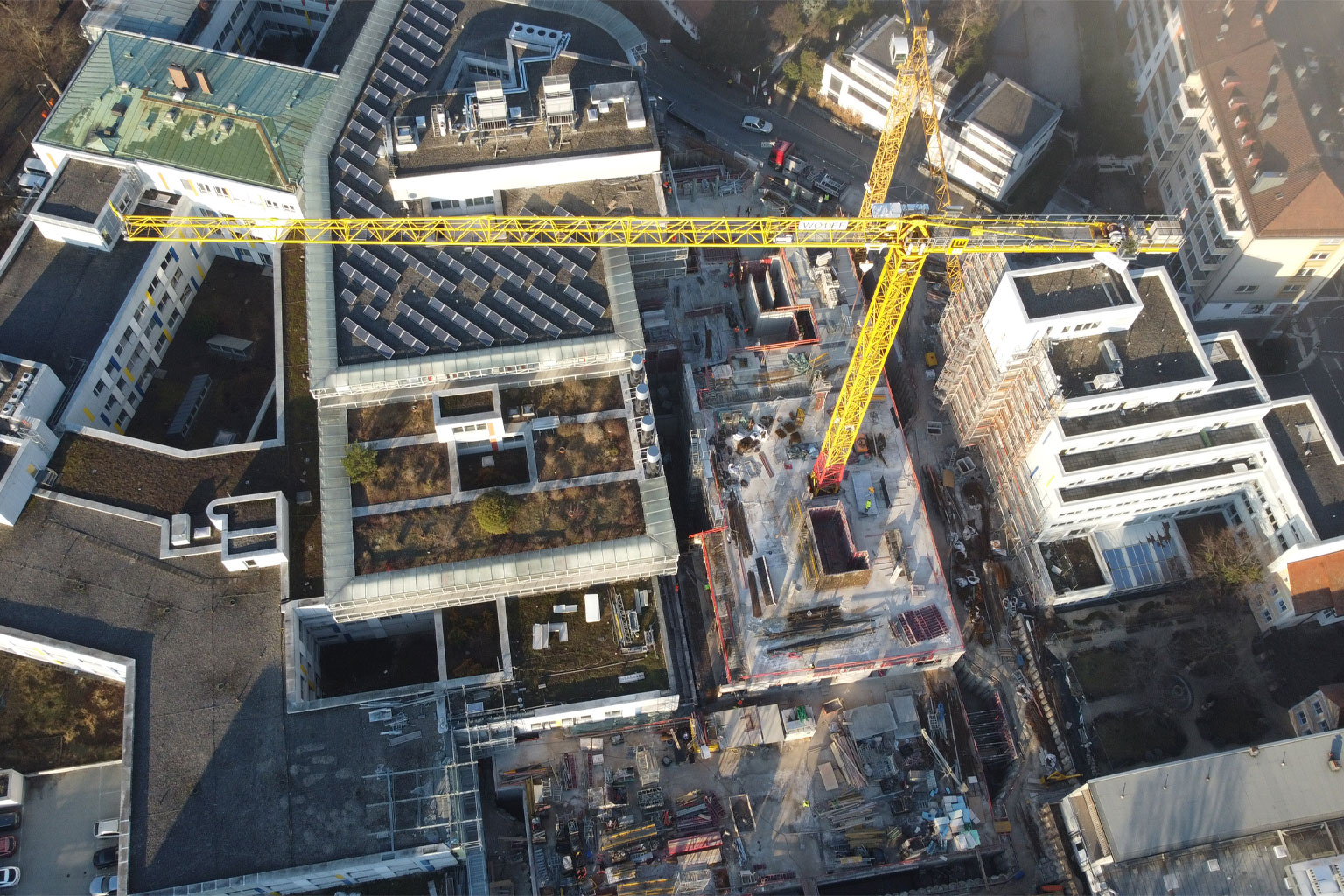

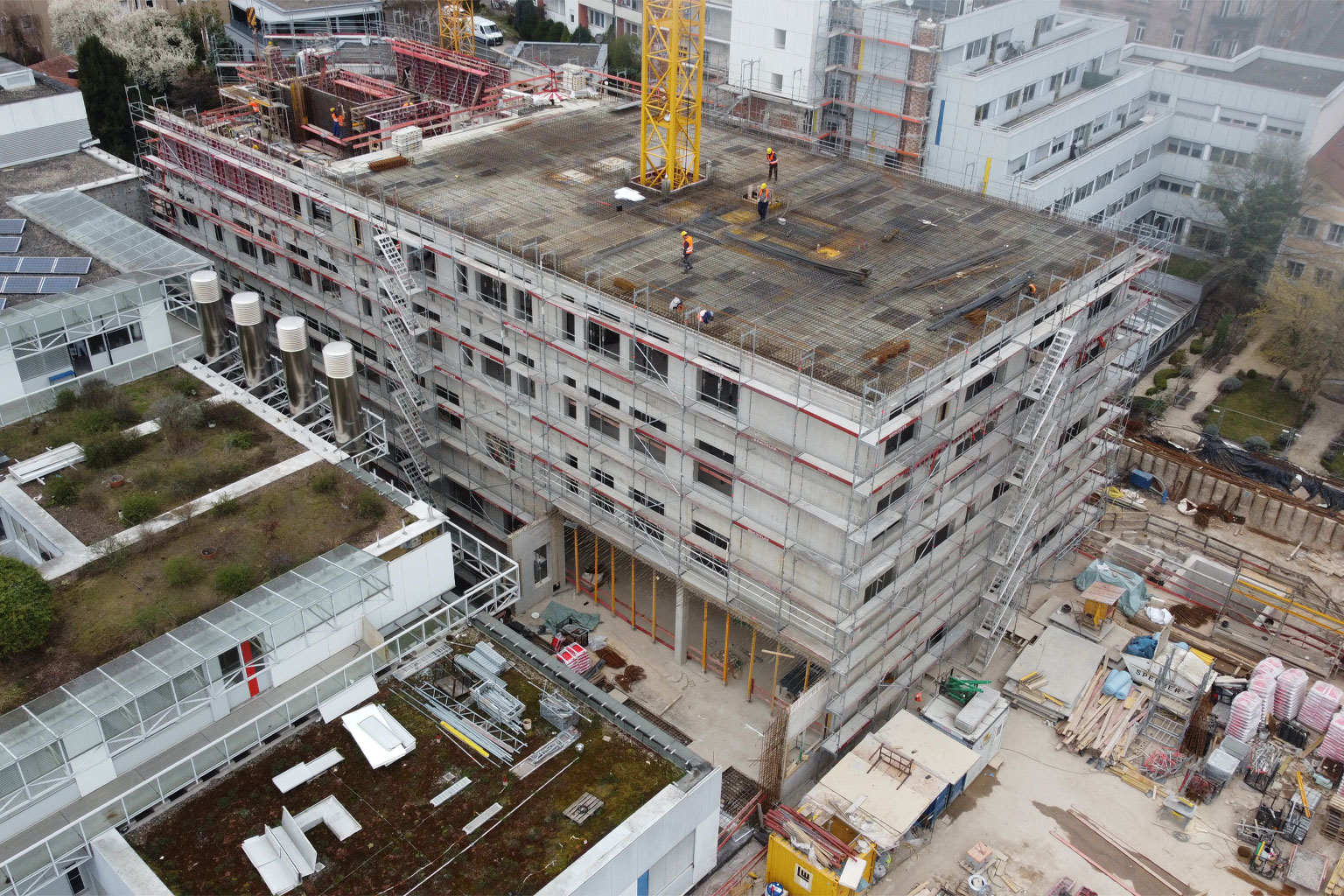

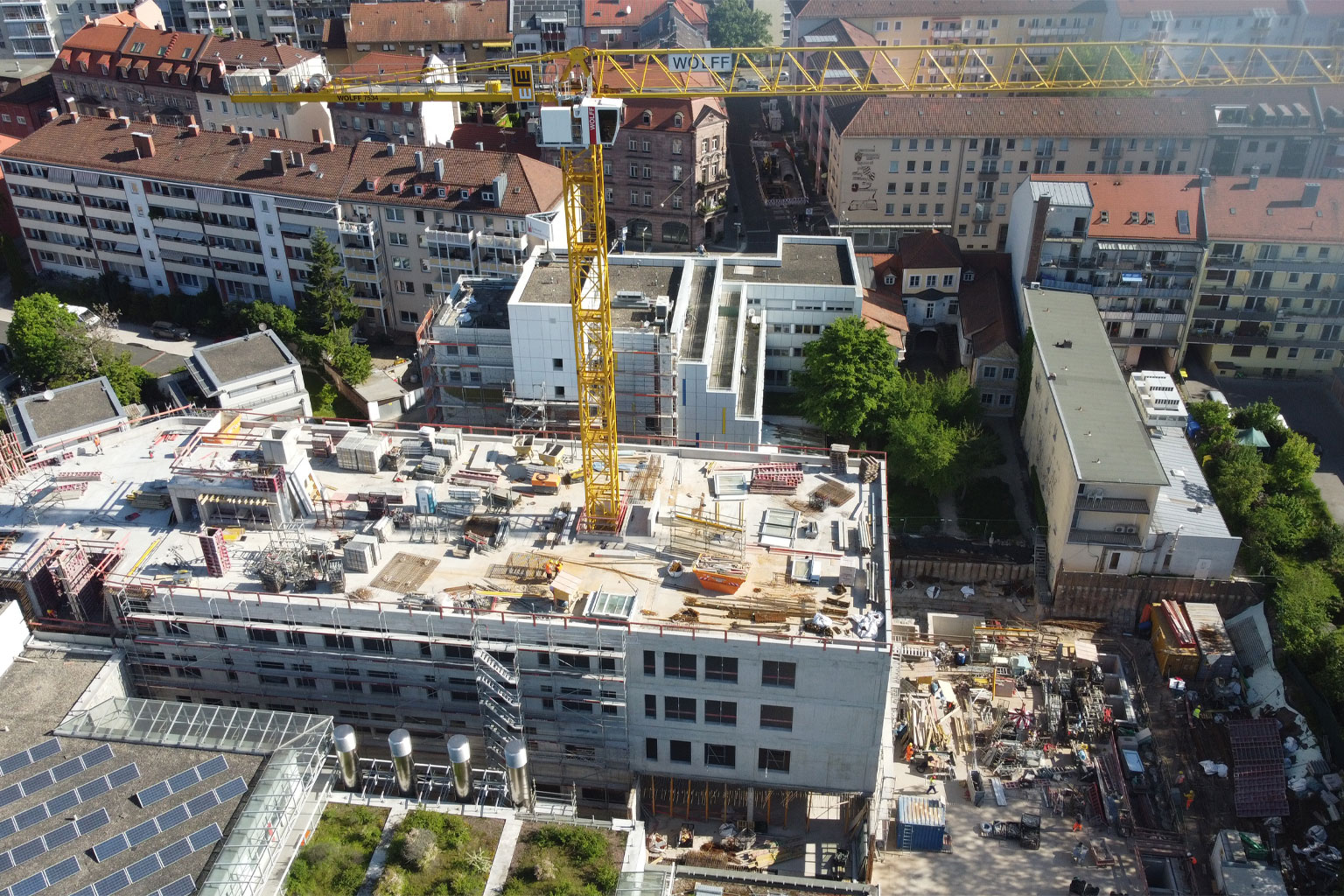

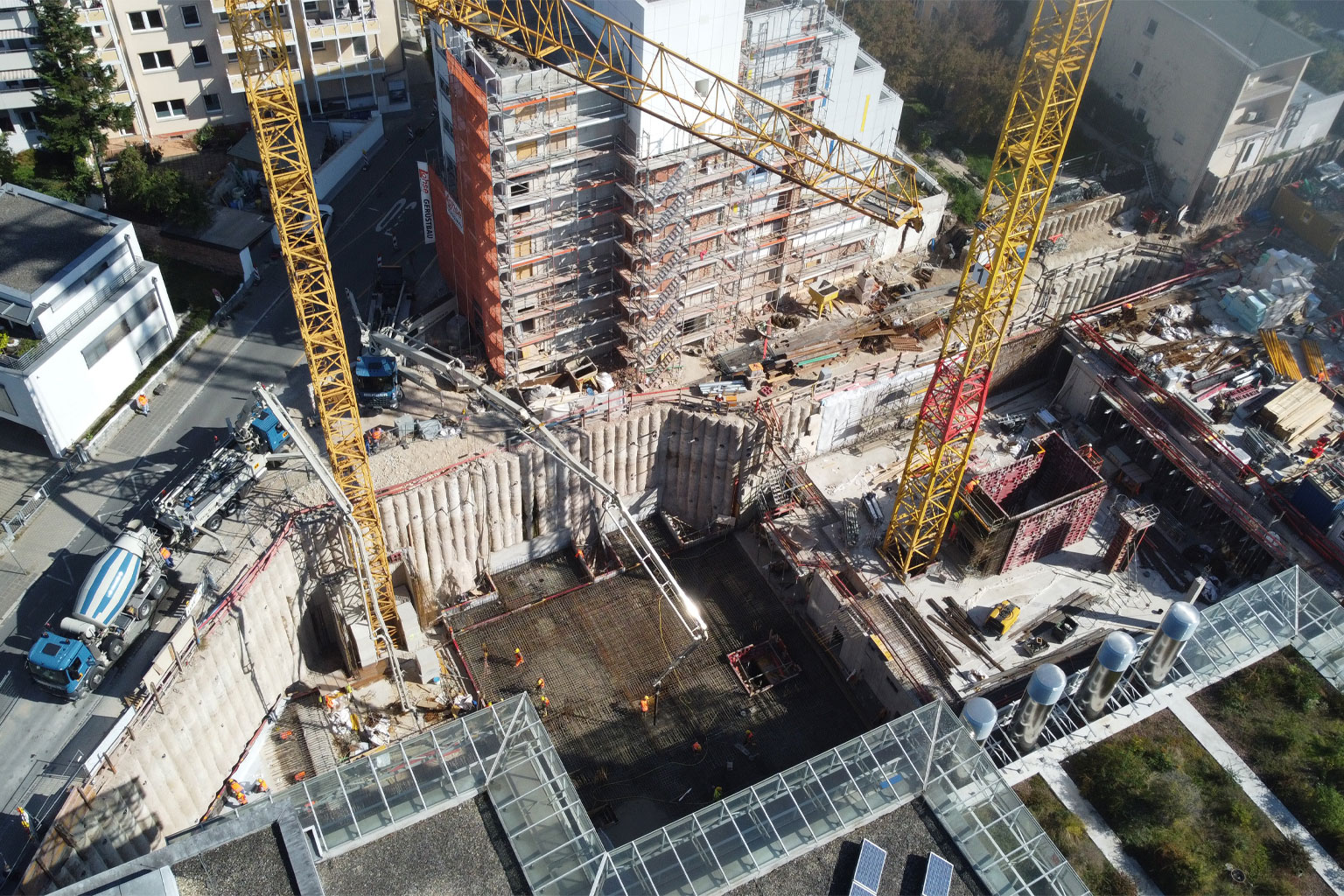

Nürnberg, Sanierung und Erweiterung Klinik Hallerwiese und Cnopfsche Kinderklinik / TP1
Auftraggeber: Diakoneo KdöRBauzeit: 17 Monate Baujahr: 2023–2024
- Neubau der Kinderklinik als nördlicher Anbau an das bestehende Gebäude. Er verfügt über sieben Geschosse – drei Untergeschosse, Erdgeschoss und drei Obergeschosse. Hier finden die zentrale Notaufnahme, der OP-Trakt, die Zentralsterilisation, die Intensivmedizin, die Intensivüberwachungspflege für Kinder- und Erwachsene sowie zwei Kinder-Stationen ihren Platz.
- Abriss des bestehenden Schwesternwohnheims für den Neubau
- Zu Beginn keine Hochbaukräne möglich
- Arbeiten unter laufendem Krankenhausbetrieb
- Beengte Platzverhältnisse
- 2 Hochbaukrane
- 10.500 qm Bruttogrundfläche
- 11.500 cbm Beton
- 1.500 t Bewehrungsstahl
- 6.100 qm Frischbetonverbundfolie
- 1.500 cbm Flüssigboden
- 18,5 Monate geplante Bauzeit
Besonderheiten
MASSEN

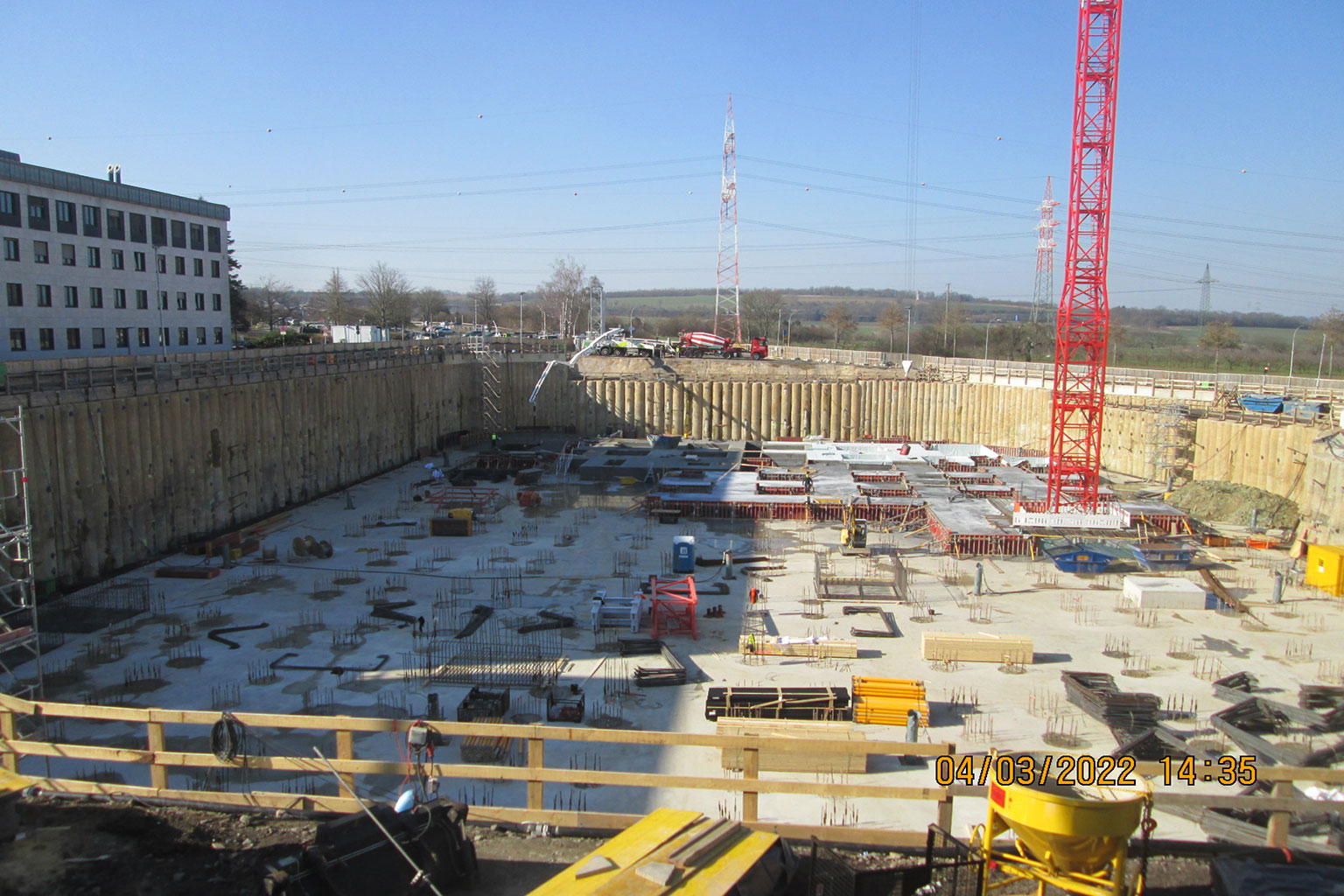

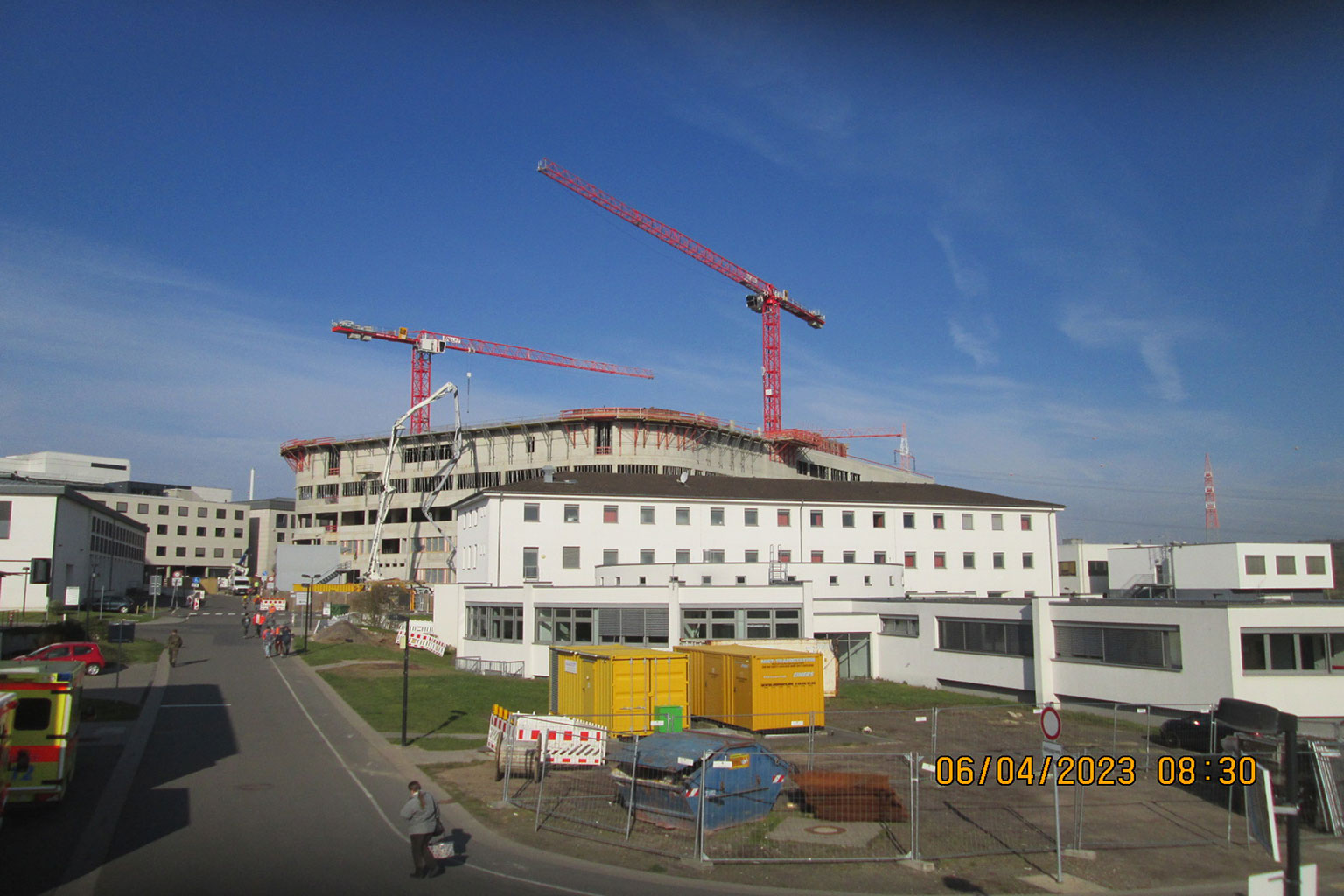

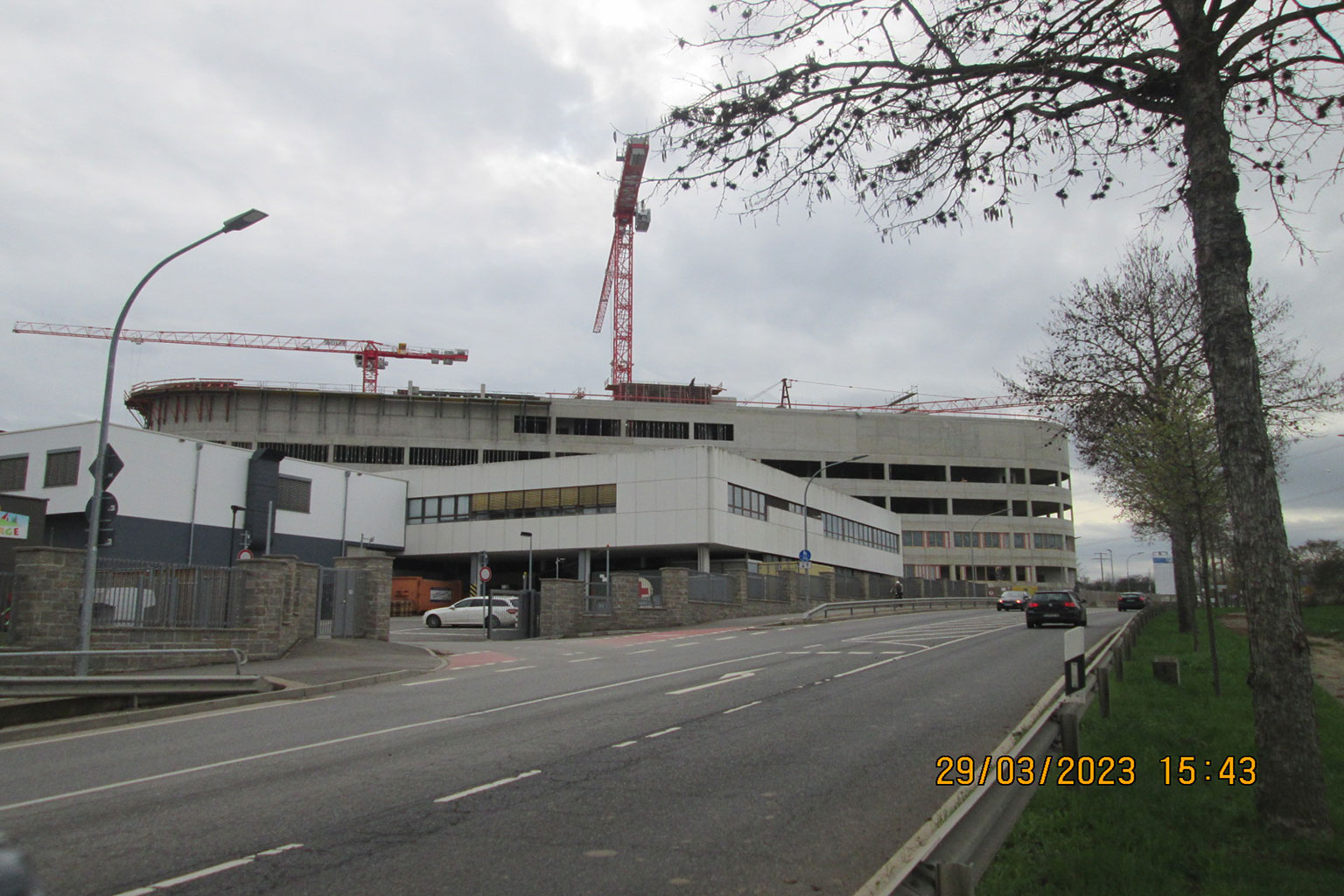

Bundeswehrzentralkrankenhaus, Neubau 1.BA OP- und Funktionsgebäude, Koblenz-Metternich
Auftraggeber: LBB Niederlassung KoblenzBauzeit: 18 Monate Baujahr: 2022–2023
- Der Neubau eines Operations- und Funktionsgebäudes für das Bundeswehr Zentralkrankenhaus in Koblenz umfasst 2 Untergeschosse, 6 Obergeschosse sowie einen rund 800 qm großen und teilweise über das Gebäude auskragenden Hubschrauberlandeplatzes. Der etwa 120 m lange und circa 65 m breite Neubau wurde auf 481 Bohrpfählen gegründet. Die beiden Untergeschosse erhielten neben der WU-Konstruktion eine Sekundärabdichtung in Form eines Frischbetonverbundfoliensystems mit einer Gesamtfläche von ungefähr 15.000 qm. Besonders anspruchsvoll war hier das Verlegen dieser Folie unterhalb der Bodenplatte, da immer jeweils 4 Bohrpfähle in einem 1,50 m hohen Pfahlkopfbalken endeten, welcher aufwändig in das System integriert werden musste. Die Hohlräume zwischen den Pfahlkopfbalken unterhalb der 50 cm starken Bodenplatte wurden mit 7.000 cbm Magerbeton verfüllt, wonach die Gründung eine durchgängige Gesamtstärke von 2 m aufweist. Der im Grundriss rechteckige Neubau ist in seinen vier Gebäudeecken abgerundet und verfügt über zwei etwa 360 qm große Innenhöfe, die vom ersten Untergeschoss bis ins Dachgeschoss reichen. Darüber hinaus verfügt das Gebäude über ein circa 50 m langes außenliegendes Ansaugbauwerk sowie über einen unterirdischen Tunnelanschluss, welcher die umliegenden Funktionsgebäude mit dem Neubau verbindet. Eine weitere Besonderheit des Neubaus ist die verhältnismäßig große Menge an Mauerwerk, rund. 35.000 qm, die während des Rohbaus mangels fehlender Lagerflächen just-in-time angeliefert und eingebaut werden mussten. Neben dem eigentlichen Rohbau aus Stahlbeton, Mauerwerk und dem bereits erwähnten Frischbetonverbundfoliensystem wurden wir unter anderem mit umfangreichen Estricharbeiten (circa 8.000 qm) und weiteren Ausbauleistungen beauftragt, die es in der Bauzeit zu erbringen galt.
- BRI: ca. 224.000 cbm
-
- BGF: ca. 48.500 qm
-
- Beton: ca. 37.500 cbm
-
- Stahl: ca. 4.500 t
- Mauerwerk: ca. 6.500 cbm–35.000 qm
- Frischbetonverbundfoliensystem ca. 15.000 qm
- Estricharbeiten ca. 8.000 qm
- Beschichtungs- und Markierungsarbeiten des Hubschrauberlandeplatzes
- Beschichtungsarbeiten der Estrichflächen sowie einer Vielzahl von Maschinenfundamenten
- Rauchabzugsanlage sowie Entrauchungsklappen im 1. Untergeschoss
- Flächenheizung im Hubschrauberlandeplatz
- Betonkerntemperierung in der Geschossdecke
- Dachdeckerarbeiten inkl. Gefälledämmung
Besonderheiten

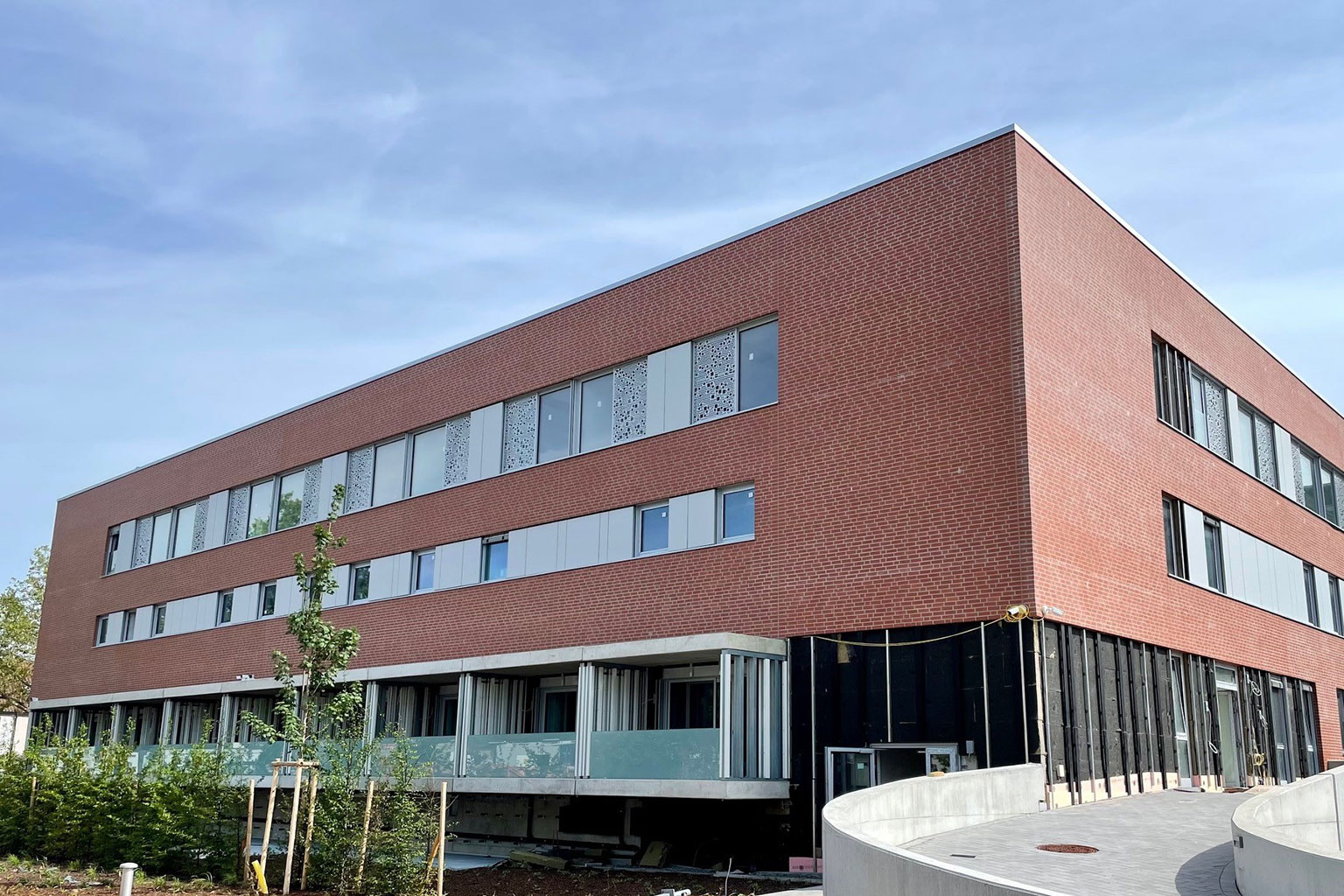

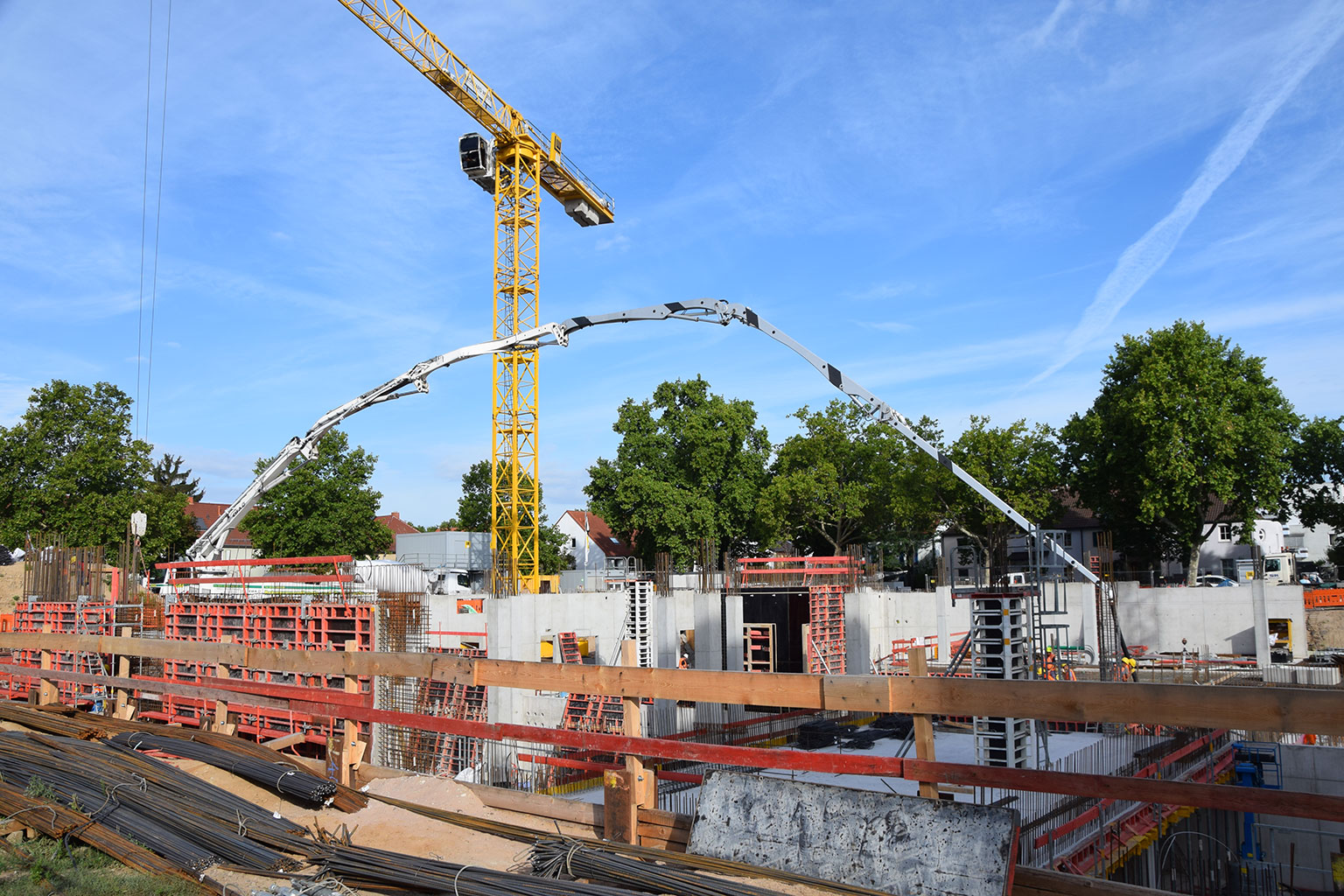

Ludwigshafen, St. Marien- und St. Annastiftskrankenhaus
Auftraggeber: St. Marien- und St. AnnastiftskrankenhausBauzeit: 13 Monate Baujahr: 2020–2021
- Der vollunterkellerte Neubau des Krankenhauses ist ca. 67 m lang, 47 m breit und hat neben einem Untergeschoss (E-1) und Technikgeschoss (E-2) weitere 3 Vollgeschosse. Die rechteckige Grundriss-Form des Neubaus schließt zwei Innenhöfe ein. Das 2. Obergeschoss ist als Staffelgeschoss ca. 19 m in Längsseitenrichtung an der Ostseite zurückversetzt.
- Verbauarbeiten
- Tiefgründung mit Mikropfählen aufgrund des Bauens am Bestand
- Betonkerntemperierung
- Sichtbeton an Stützwänden im Außenbereich
- WU-Konstruktion
- 22.000 cbm Aushub
- 4.000 cbm Verfüllung
- 810 lfm Mikropfähle
- 400 qm Berliner Verbau
- 3.820 lfm Betonkerntemperierung
- 10.000 cbm Beton
- 1.000 t Betonstahl
Besonderheiten
MASSEN

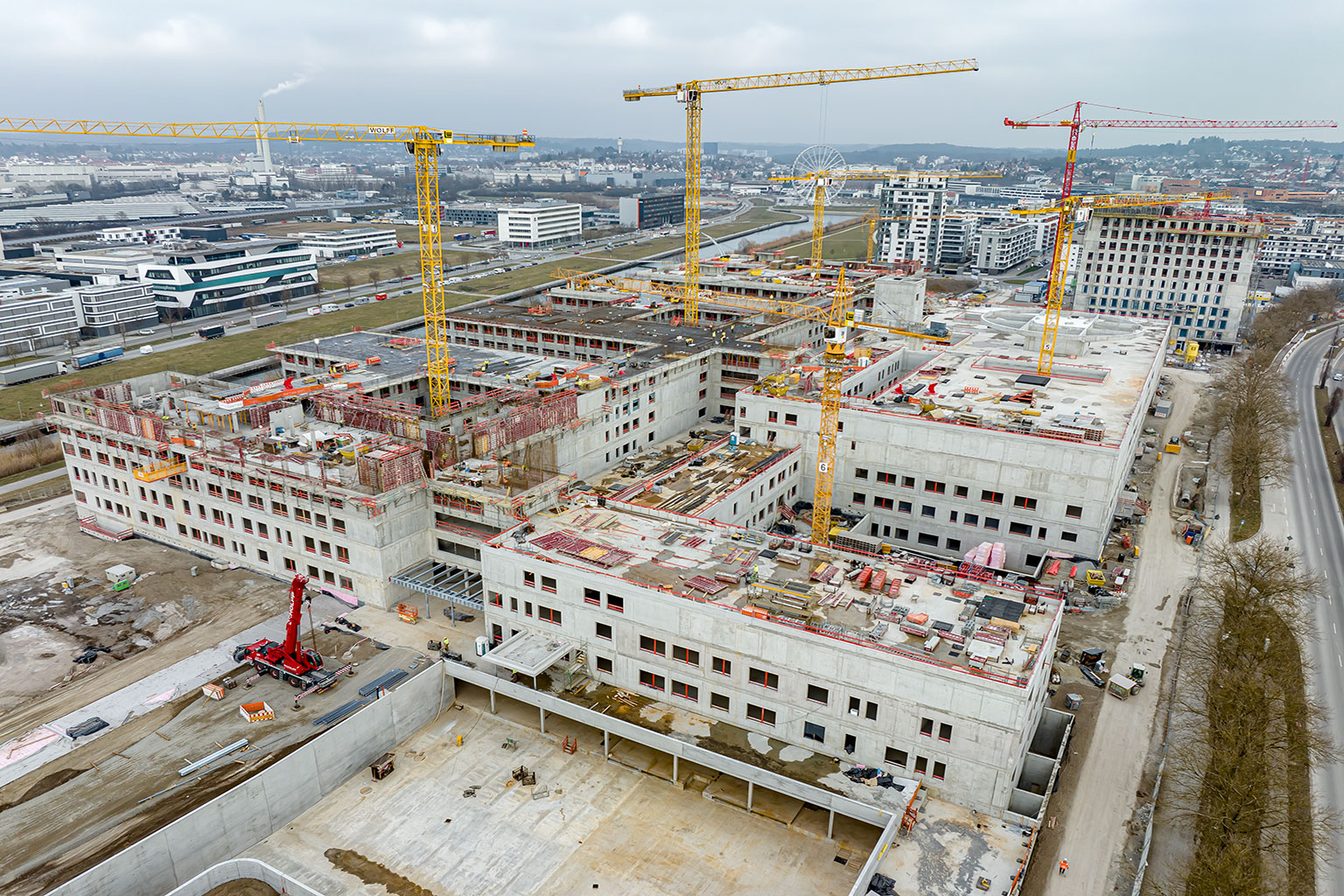

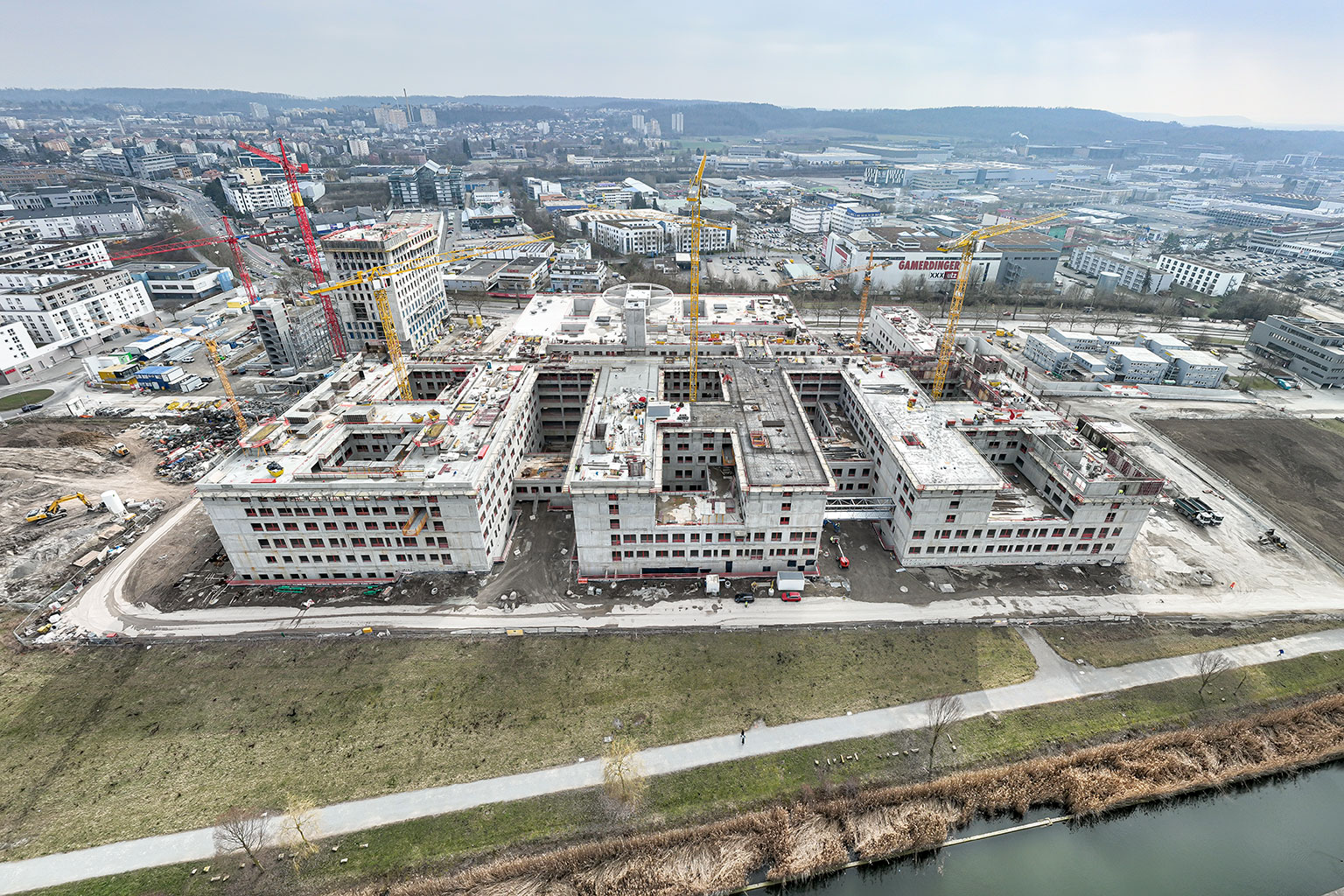

Neubau Flugfeldklinikum Böblingen
Auftraggeber: Kreiskliniken Böblingen GmbHBauzeit: 22 Monate Baujahr: 2017–2019
- Der Neubau des Flugfeldklinikums wird die bisher getrennten Kliniken in Böblingen und Sindelfingen unter einem Dach vereinen. Funktional und formal das Gebäude in einen Nordbaukörper und einen Südbaukörper gegliedert. Als zentrale Erschließung fungiert die Magistrale. Mit fünf oberirdischen Geschossen ist der Nordbaukörper in drei H-förmige Blöcke unterteilt, in welchen vor allem die Ambulanzen und Patientenzimmer untergebracht sein werden. Der Südbaukörper verfügt im östlichen Bereich über vier und im westlichen Bereich über drei Obergeschosse. Darin befinden sich alle zentralen Funktionsbereiche, wie die Notfallaufnahme, die Radiologie sowie OP- und Technikbereiche. Oberhalb der Technikflächen ist in Höhe des 5. OG der Hubschrauber-Landeplatz angeordnet. Die Besonderheit an diesem Projekt war die Abdichtung der Klinik, die über eine „Gelbe Wanne“ realisiert wurde, d. h., dass zusätzlich zu einer WU-Bauweise eine Frischbetonverbundfolie zum Einsatz kam. Im Bereich des Wirtschaftshofes kommen als Auftriebssicherung GEWI-Pfähle zum Einsatz. Die Bereiche der Magistrale wurden mit Spannbetondecken hergestellt., eine Bodenverbesserung mittels Impactverfahren erzielt und Sichtbetonwände in SB3-Qualität ausgeführt.
- BRI: ca. 224.000 cbm
-
- BGF: ca. 48.500 qm
-
- Beton: ca. 37.500 cbm
-
- Stahl: ca. 4.500 t
- Mauerwerk: ca. 6.500 cbm–35.000 qm
- Stahl: 13.092 t
- Beton: 79.570 cbm
- Grundfläche: 28.000 qm
- BRI: 544.348 cbm
MASSEN

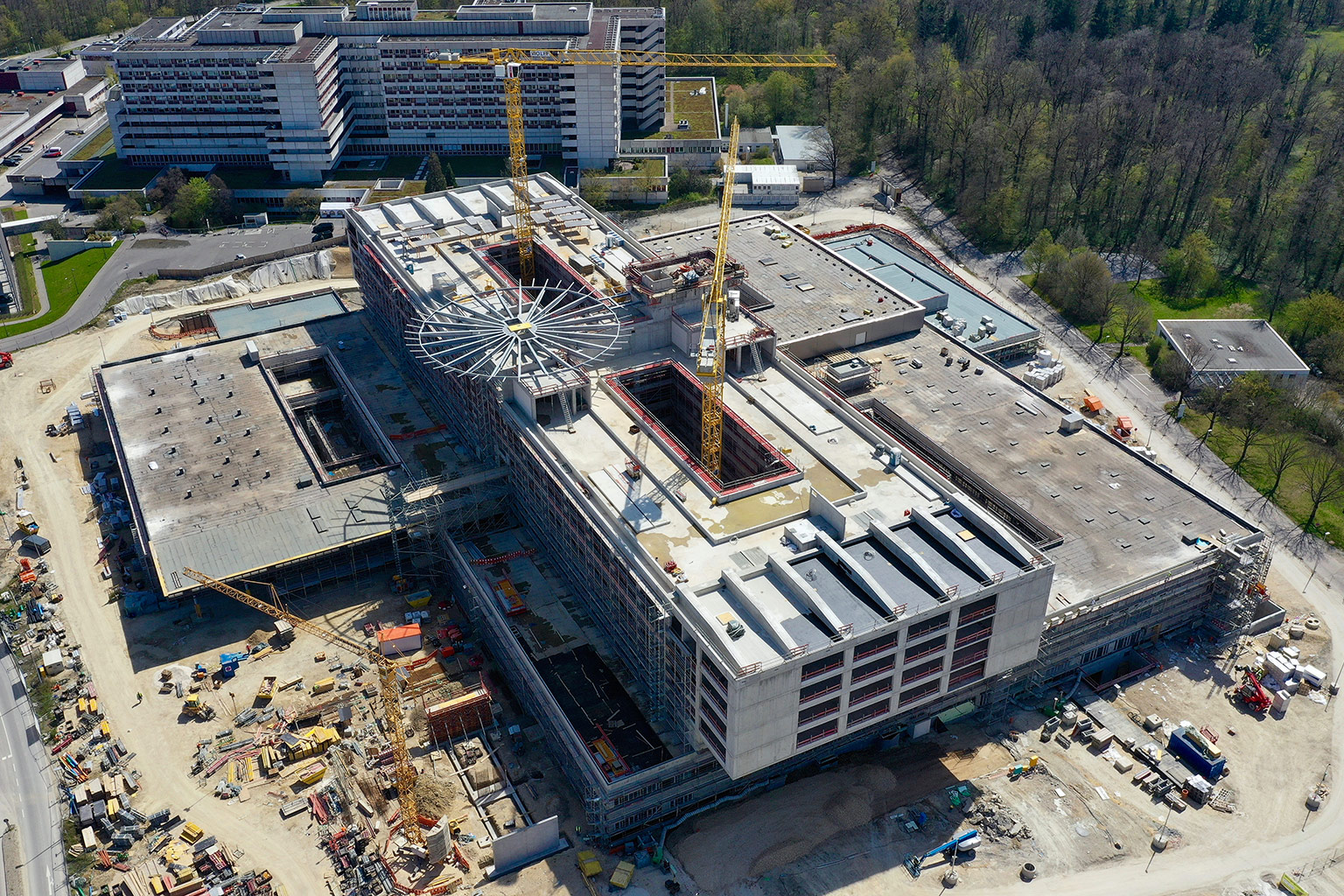

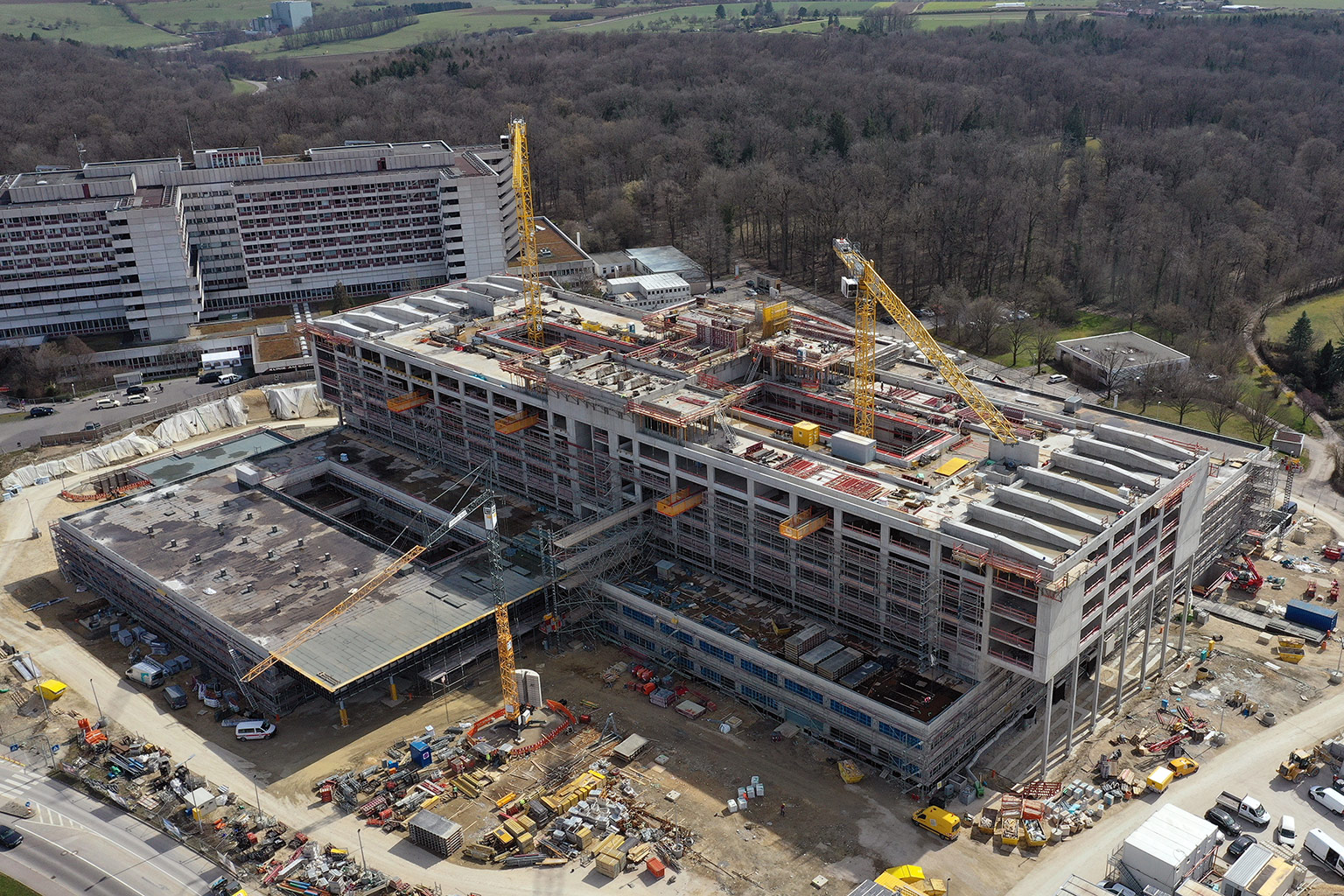

Klinik am Eichert, Göppingen
Auftraggeber: Alb Fils Kliniken GmbHBauzeit: 24 Monate Baujahr: 2019–2021
- Neubau einer Klinik mit ca. 94.000 qm BGF mit einer Nutzfläche von ca. 43.000 qm, bestehend aus einem vollen Untergeschoß (U 2 Technikzentrale) 3 Sockelgeschossen in denen sich der Empfang, die Notaufnahme und diverse Behandlungsräume befinden (U1/E0/E1). Im Zwischengeschoss E2 findet sich die Verwaltung, das Labor und die Technik der im 1. OG platzierten 12 OP-Säle wieder.
- Das viergeschossige Bettenhaus in E3 bis E6 enthält 350 Zimmer in 16 Pflegestationen mit 645 Betten. In Ebene 7 befindet sich eine weitere Technikzentrale. Und auf E8 befindet sich der Hubschrauberlandeplatz. Insgesamt wurde ca. 10.500 t Stahl und 66.000 cbm Beton (z. T. Strahlenschutzbeton) verbaut. Alleine in der Bodenplatte in U2 (ca.12.000 qm) wurden ca. 3.000 t Stahl und 15.000 cbm Beton verbaut. Eine Besonderheit stellt die Untergrundbewässerung des Baugrundes zur Verhinderung der Austrocknung und des damit verbundenen Aufquellens des Ölschiefers sowie das beidseits über die Sockelgeschoße auskragende Bettenhaus (Spannbetonkonstruktion) dar.

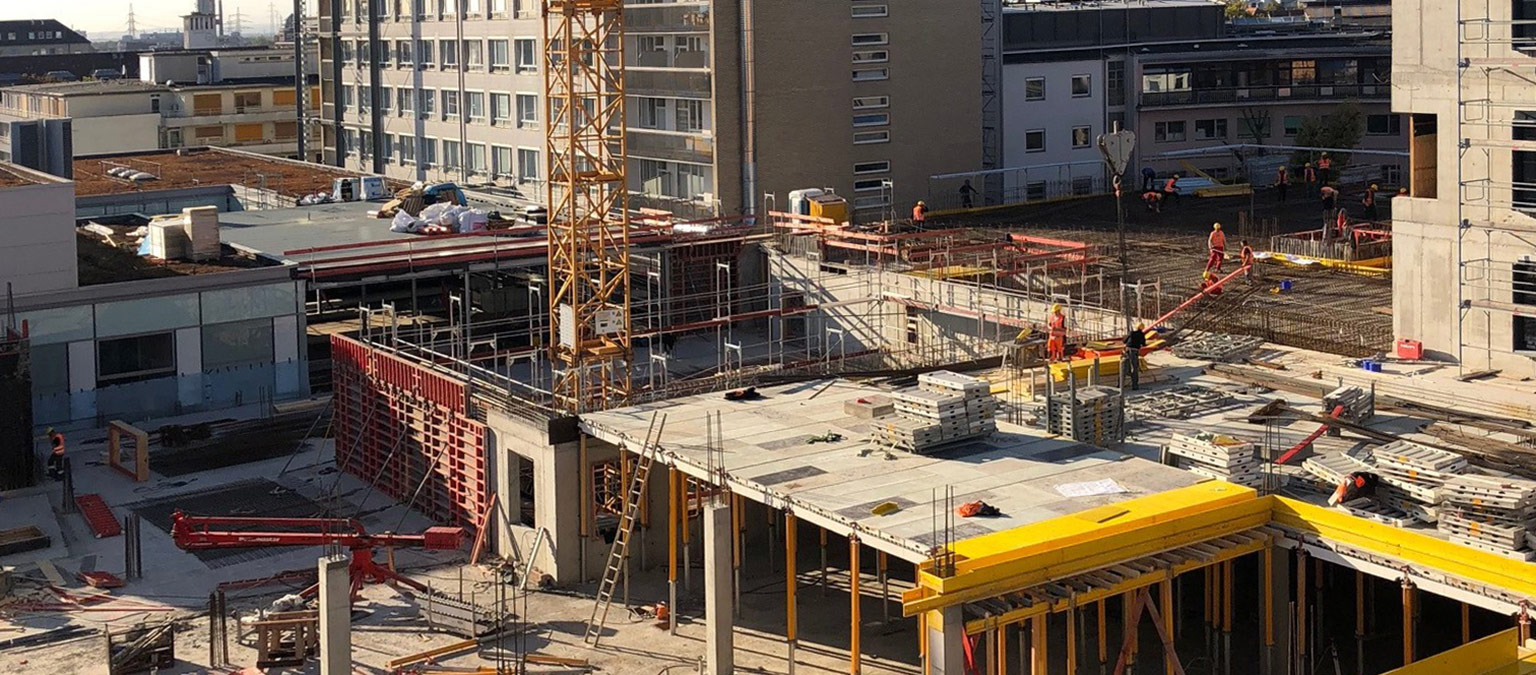

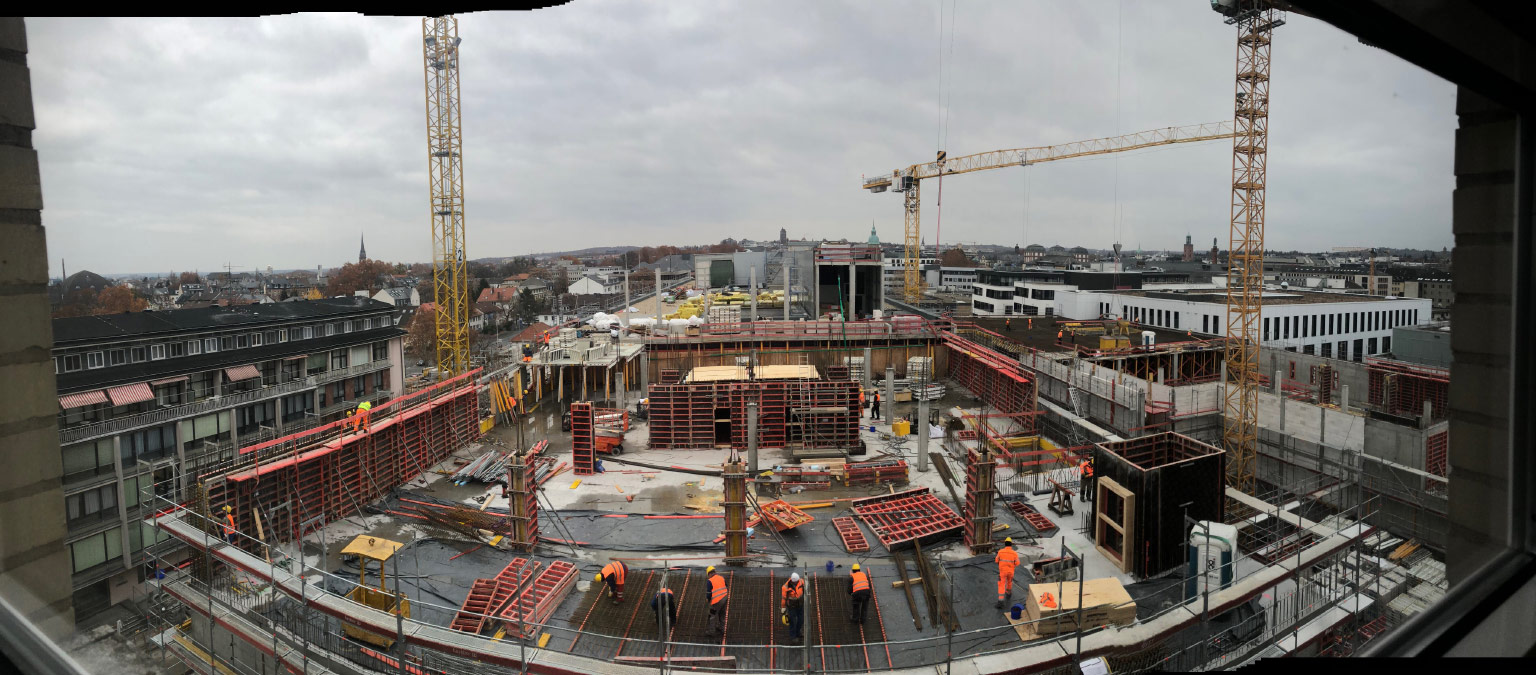

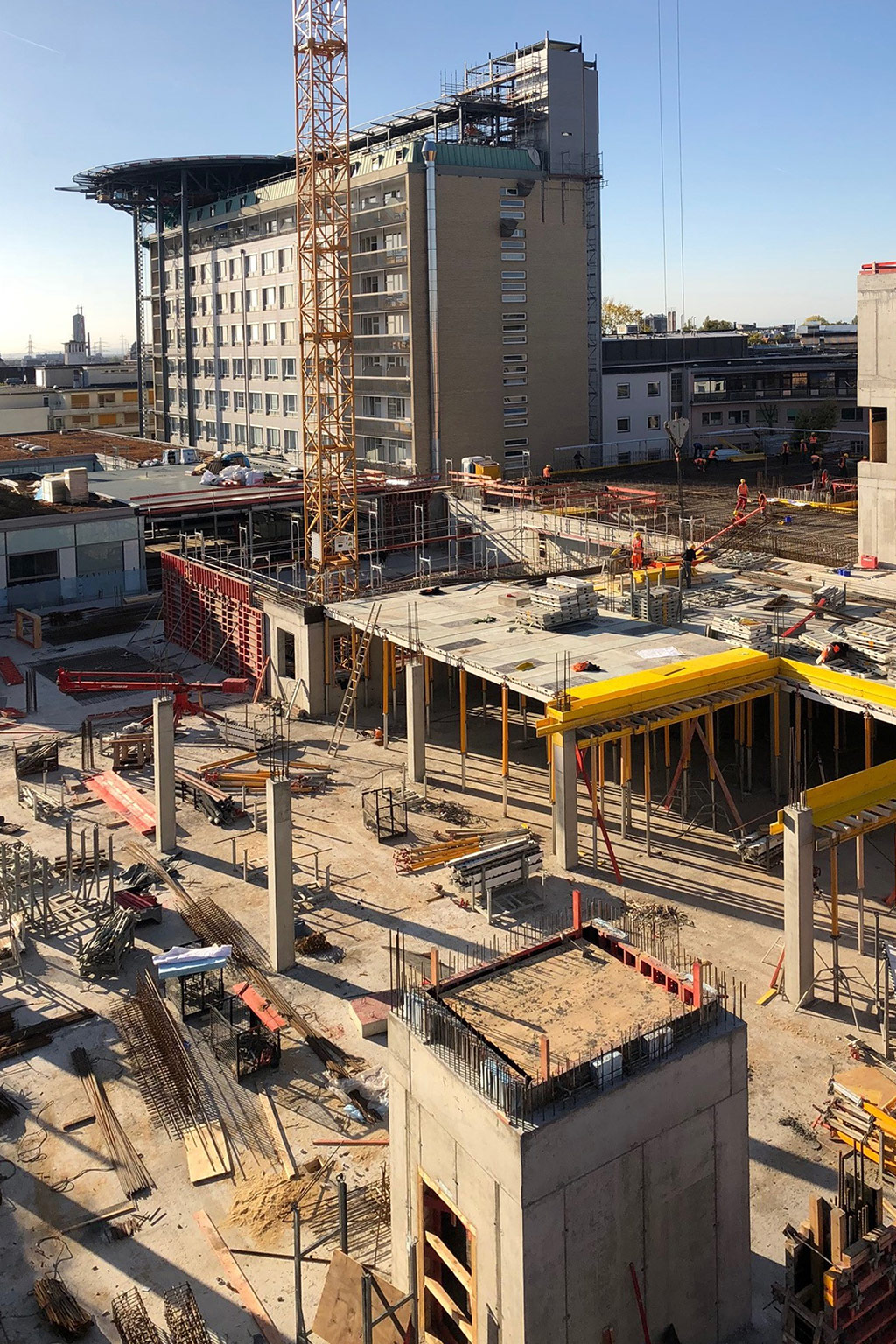

Darmstadt, Klinikum Darmstadt, Teilneubau BT 1+2
Auftraggeber: Klinikum Darmstadt GmbH, DarmstadtBaujahr: 2017–2019
- Zusammenlegung verschiedener Teilbereiche des Klinikums zu einem zentralen Neubau. Massivbau als Stahlbetonskelettbau mit 2 Untergeschossen und mit bis zu 5 Obergeschossen. Der Leistungsumfang umfasste Erdarbeiten, Verbauarbeiten und die Erstellung des Rohbaus der Bauteile 1.1., 1.2 und 2 in zwei Bauabschnitten inklusive Stahlbeton-, Mauerwerks- und Stahlbauarbeiten. Zudem wurden parallel zu den Rohbauarbeiten Umbau- bzw. Abbrucharbeiten im Bestand ausgeführt
- 27.000 cbm Beton
- 4.580 t Stahl
- 7.200 qm Mauerwerk
- 51.000 cbm Aushub (Erdbau)
